Cabo em Cabo contra cabo em Tecido Innerduct

Condições do Teste e Método

Spec cabo 13 milímetros cabo de fibra óptica OD PE
Outer duto Spec 50 milímetros ID PE tubulação
MaxCell® Spec 52mm 2-Cell
Cabo Tensão Puxar 140 kg
Cabo Puxando velocidade 25 metros / minuto
Cabo Puxando Duração
  • 10 minutos (equivalente de puxar 250 metros)
  • 20 minutos (equivalente de puxar 500 metros)
  • 30 minutos (equivalente de puxar 750 metros)
Método do Teste
  1. Fixar o cabo no interior do PE subduzir
  2. Rodar outro cabo 13 milímetros ao longo do cabo fixa a uma velocidade fixa e tensão. Verificar os cabos se cruzam entre si, em algum ponto. Verifique danos bainha; (250m, 500m, 750m)
  3. Fixar o cabo dentro do conduto interno de tecido. Rodar outro cabo 13 milímetros através da segunda célula em parâmetros fixos

Resultado dos testes

Cabo em 250m Cabo Passar
Cabo em 500m Cabo Falhou
Cabo em 750m Cabo Falhou
Cabo em Tecido Innerduct 750m Passar

Critérios passar falhar: Tendo em nenhum dano externa significativo sobre a bainha do cabo

Cabo em Cabo

  • Abrasão menor a 250 m mas danos bainha significativa a 500m e 750m
  • Grandes quantidades de PE descamação observada em distâncias mais longas
  • Mais elevadas tensões puxando e puxa mais longos podem levar a falha de sinal possível

Cabo em Tecido Innerduct

  • Abrasão muito menor observado na bainha
  • Tecido Innerduct mostrou um pequeno rasgo 75 milímetros direita onde os cabos cruzados mas o rasgo não exponha o cabo a qualquer dano significativo Nota: O cabo foi em ciclo contínuo 10m. Devido a este circuito o Maxcell vi a cabeça do cabo passar ao longo de um mínimo de 75 vezes durante a expericia
  • Mais elevadas tensões puxando e mais puxa possível sem danos ao cabo

Controle: Observação cabo Antes de Teste

Control: Cable Observation Before Test

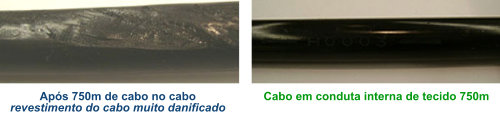

Observação cabo Depois de Teste

Cable Observation After 250m 500m Test Cable Observation After 750m Test Cable Sheath Flakes
