Information Sur le Test de Tir

Conditions et Méthode d'essai

Spec câble	13 mm de diamètre extérieur PE Câble à fibre optique
Extérieur conduit Spec	50 mm ID PE Tuyau
MaxCell® Spec®	52mm 2-Cell
Tension de traction par câble	140 kg
Vitesse câble de traction	25 mètres / min
Câble de traction Durée	10 minutes (l'équivalent de la traction de 250 mètres) 20 minutes (l'équivalent de la traction de 500 mètres) 30 minutes (l'équivalent de la traction de 750 mètres)
Méthode d'essai	Fixer le câble dans le sous-conduit PE Faire tourner un autre câble de 13 mm sur le câble fixé à une vitesse fixe et de tension. Vérifiez que les câbles se croisent à un moment donné. Vérifiez les dommages de la gaine; (250m, 500m, 750m) Fixer le câble à l'intérieur de gaine intérieure de tissu. Faire tourner un autre câble de 13 mm à travers la seconde cellule à paramètres fixes

Résultats de test

Câble sur 250m de câble	Passer
Câble sur 500m de câble	Échouer
Câble sur 750m de câble	Échouer
Câble en tissu Innerduct 750m	Passer

Transmettre des critères de l'échec: Avoir pas les dommages extérieurs importants sur la gaine du câble

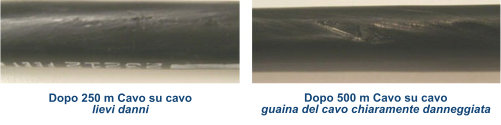

Câble sur le câble

• Abrasion mineure à 250m mais les dégâts de la gaine importante à 500m et 750m
• De grandes quantités de PE écaillement observées sur des distances plus longues
• La hausse des tensions de traction et tire plus peuvent conduire à une défaillance du signal possible

Câble en tissu Innerduct

• Abrasion très faible observée sur la gaine
• Tissu Innerduct a montré une petite déchirure de 75mm droite où les câbles croisés, mais la déchirure ne pas exposer le câble à tout dommage significatif Remarque: Le câble était dans une boucle de 10 m. En raison de cette boucle MaxCell a vu la tête du câble passe sur un minimum de 75 fois au cours de l'expérience
• La hausse des tensions de traction et de plus possible sans tractions endommager le câble

Contrôle: Observation du câble Avant de test

Observation du câble après l'essai
